レーザー関連の詳細確認
幾つかの要因が挙げられます
四角の中の題名をタップすると
題名の所までスクロールします

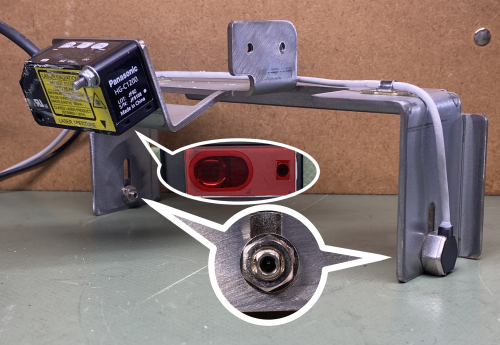

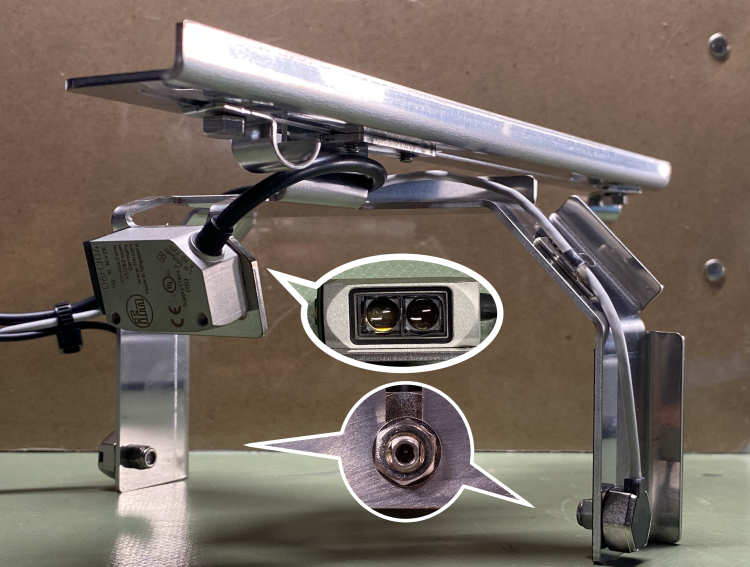

レーザーセンサーまたは光電センサーが汚れている
レーザー裏面または二つの光電センサーの光が出る部分が汚れていませんか？柔らかい布等で拭いてみて下さい。
or
レーザーのポインター位置がずれて反応しなくなっている
① 光電センサーがカップの背もたれで遮られる位置にしましょう
(遮られた時光電センサーの下面でオレンジのランプが光ります)
② カップ底面に当たるレーザーの位置を左右位置は真ん中で前後位置は1~1.5cm後ろ寄りにします。
この時に、レーザーがカップの背もたれに当たらない様注意しましょう。
レーザーの故障
レーザーが故障しているかどうかは、レーザー上部のモニターで確認できます。判断基準としては、プランターのカップの底面にレーザーが当たってる時に
- OUTのランプや数値がちらついている
- 常時横線になっている
- デジタル表記でEr21と表示される
- レーザーのコネクターが刺さっているのに電源が入っていない
いずれかの症状が出ている場合、交換となりますので東北海道いすゞ自動車㈱ 環境事業部の受け専用電話番号までお電話ください。
TEL 080-8292-7295
または 0155-58-1216

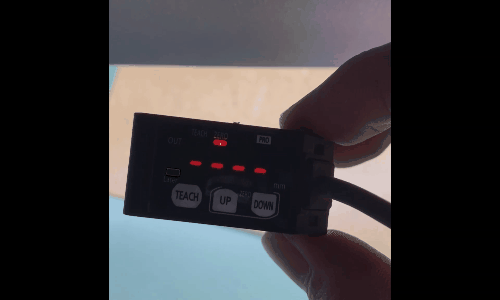

↓は故障しているレーザーの例です。
レーザーの設定数値が変わっている
レーザーの基本設定時はロックをしてあります。
まずはロックが掛かってるかどうかUPかDOWNボタンを2回押して確認しましょう。

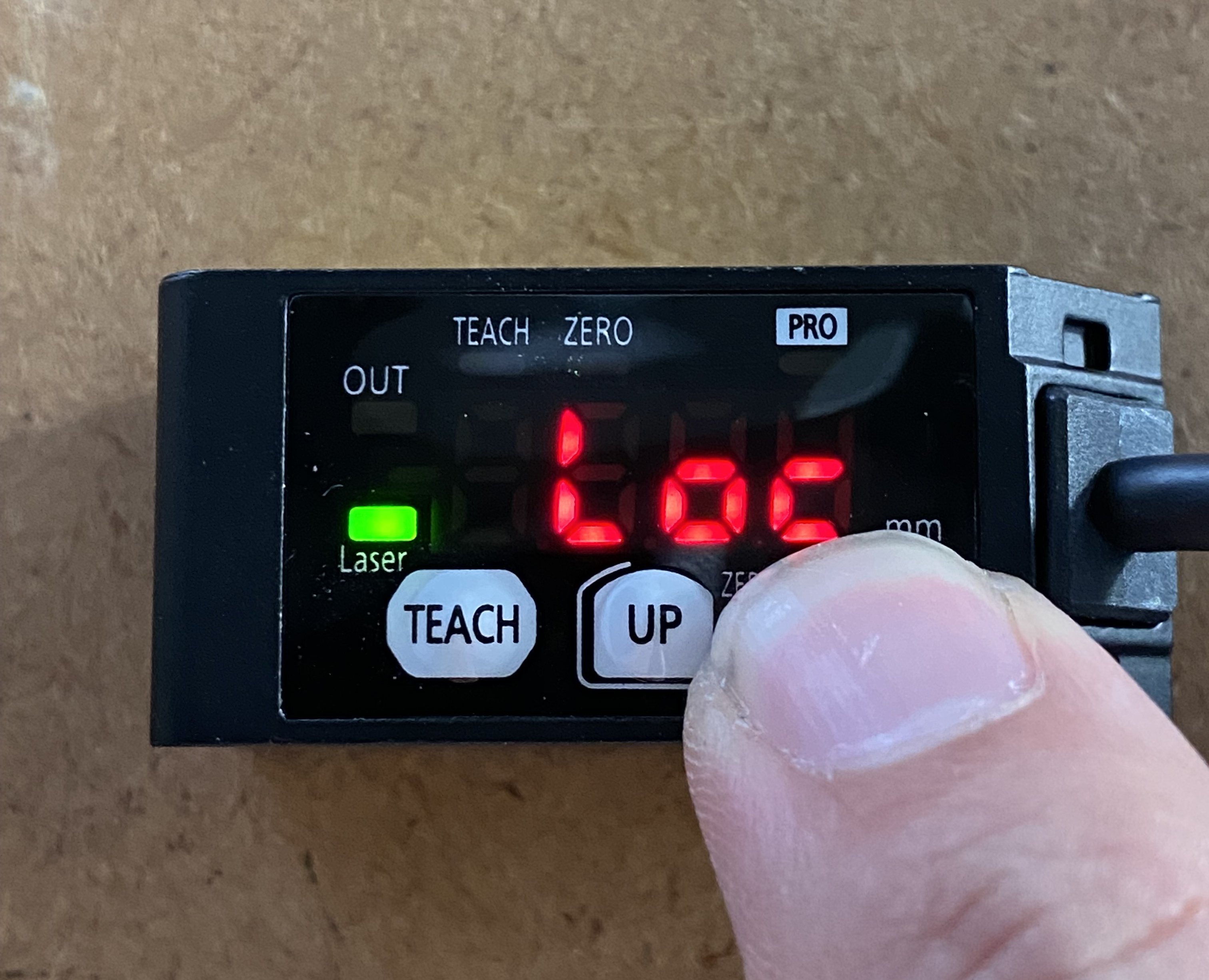

もしロックが掛かっている場合、この様な画面になります。
ロックが掛かっておらず、もしこのような状態になった時はそのまま触らないでおくと元に戻ります。

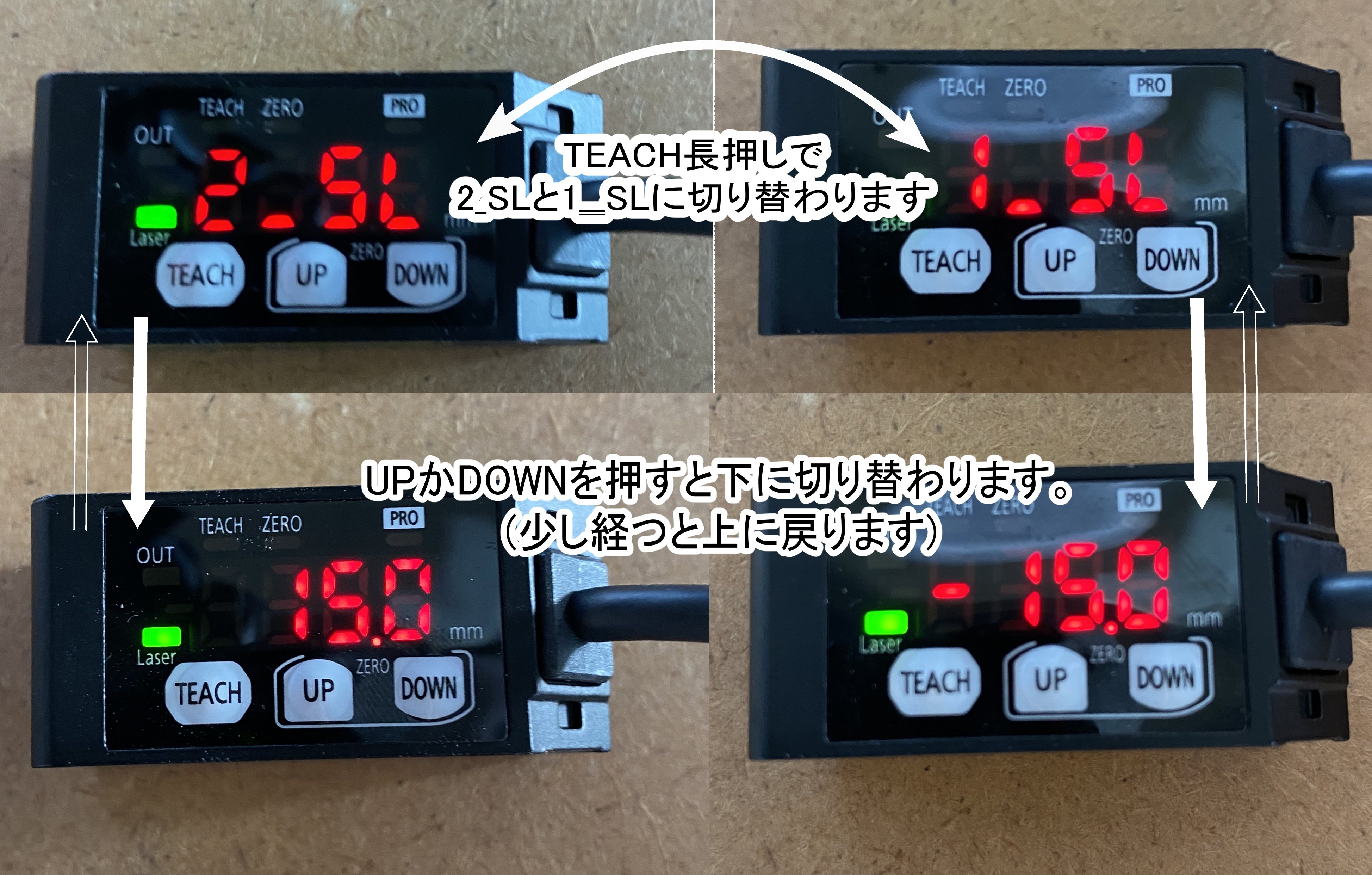

図の15.0と-15.0は0.0mm(カップの底面)を基準に上と下で15mmずつ、欠株として反応する設定になっています。

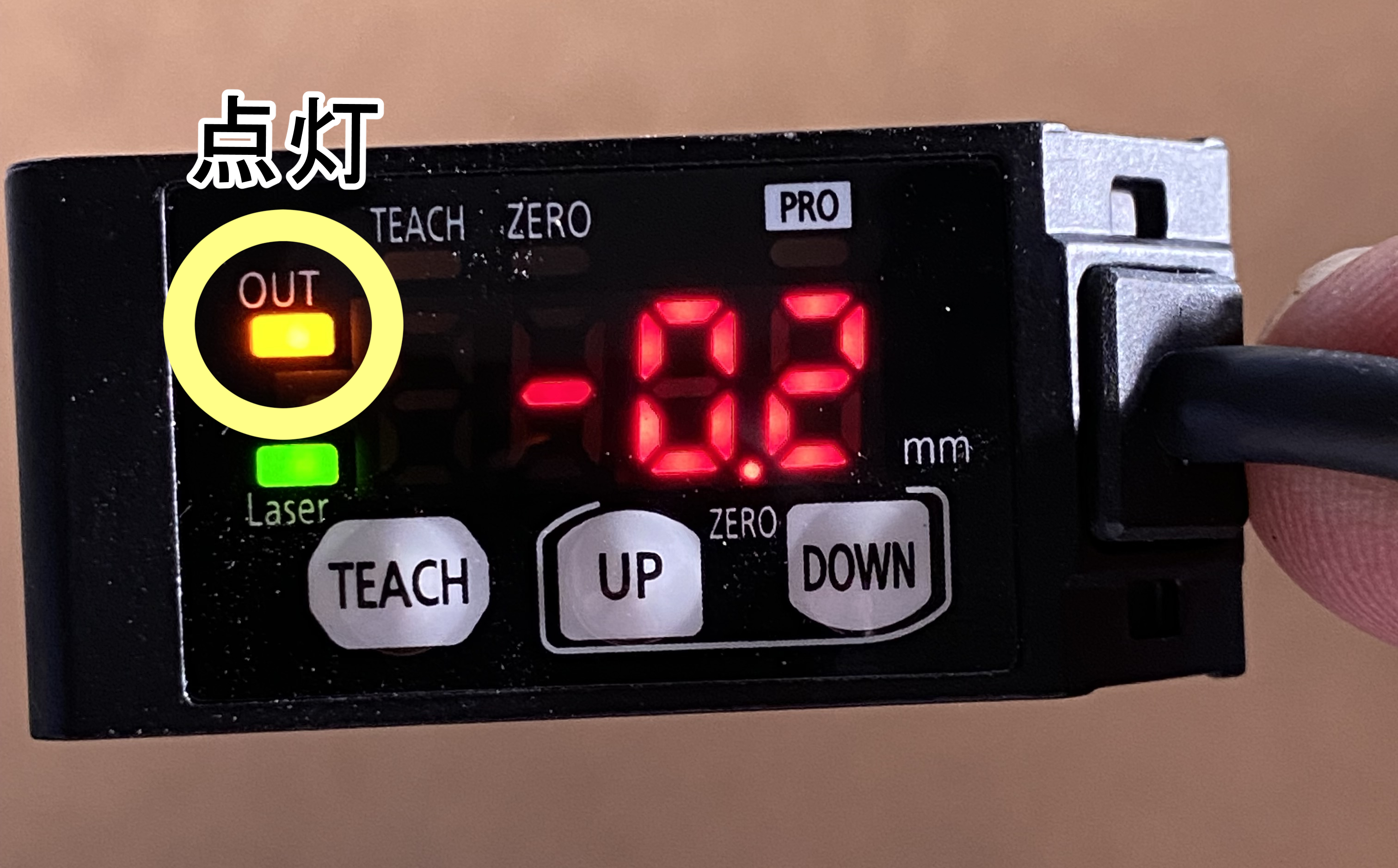

15mm~-15mmの間は、レーザー左上のOUT部分にオレンジ色のランプが点ります。
数値が15.0よりも上だったり-15.0よりも下だったりした場合、UPかDOWNボタンを押して数値を変えてください。
数値を変更出来たら、変更出来ない様ロックします。
TEACHボタンとDOWNボタンを両方同時に長押しして下さい。
